EYE巖崎iwasaki準分子燈EXH880-1 EXH880-1
. . . . . . 弊社は巖崎電気グループの総力を結集して、紫外線照射裝置の開発?生産?販売に盡力を盡くしてまいりました。常に光の最先端応用分野においてさまざまなＵＶ裝置の可能性に取り組んでおります。 ＵＶキュアシステム（アイキュアーライト）はさまざまな産業分野で採用されている紫外線照射システムです。 插銷式燈（絲網印刷傳送機
- 型號： EYE巖崎iwasaki準分子燈EXH880-1 EXH880-1
.
.
.
.
.
.
弊社は巖崎電気グループの総力を結集して、紫外線照射裝置の開発?生産?販売に盡力を盡くしてまいりました。常に光の最先端応用分野においてさまざまなＵＶ裝置の可能性に取り組んでおります。
ＵＶキュアシステム（アイキュアーライト）はさまざまな産業分野で採用されている紫外線照射システムです。

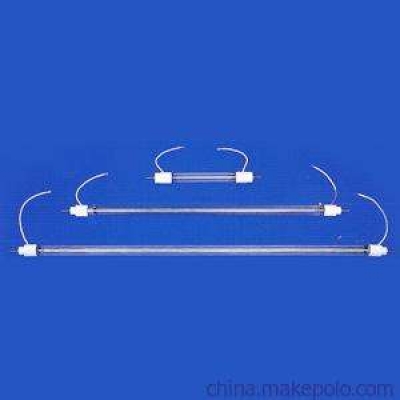

插銷式燈（絲網印刷傳送機 SP系列100W/cm系列）
金鹵燈
汞燈
高功率金鹵燈
發光長度
全長
燈功率（W）
SP傳送機型號
M 05-L2514
H 05-L2514
MA 05-L2514
490
630
5000
SP-B4
M 065-L2514
H 065-L2514
MA 065-L2514
650
790
6500
SP-B3
M 085-L2514
H 085-L2514
MA 085-L2514
850
990
8500
SP-B2
M 115-L2514
H 115-L2514
MA 115-L2514
1150
1290
11500
SP-B1
紫外線清洗 UV Cleaning
通過從紫外線作用過程中產生的臭氧中分離的活性氧的作用，將有機污染物分解變化為揮發性物質（如 H2O、CO、CO2、NO2等）并去除。
紫外線清洗 UV Modifying
將紫外線照射在有機類被照射物上，切斷其表面層的化學結構，同時，從紫外線作用過程中產生的臭氧中分離的活性氧與被切斷的表面層分子相結合，生產親水性較高的官能團。
種類
型號
燈的功率（W）
有效發光長A（發光長度B）
平均壽命(H)
冷卻方式
長
壽
命
型
低
功
率
型
QGL40U-3
40
199（249）
6000
水冷
QGL80U-3
55
340（390）
6000
水冷
QGL90U-3
90
410(460)
6000
水冷
QGL100U-3
100
507(557)
6000
水冷
QGL110U-31
110
510(560)
6000
水冷
QGL160U-31
160
570(620)
6000
水冷
QGL200U-31
200
677(727)
6000
水冷
QGL200G-3
200
290(360)
6000
水冷
高
功
率
型
QGL600G-3
600
160(240)
6000
水冷
QGL320U-3A
320
400(450)
6000
水冷
QGL400U-3A
400
500(550)
6000
水冷
QGL600U-3A
600
800(850)
6000
水冷
QGL800U-3A
800
1100(1150)
6000
水冷
QGL900U-3
800
1200(1250)
6000
水冷
QGL1100U-35
800
1490(1550)
6000
水冷
QGL1200U-3
800
1600(1655)
6000
水冷
QGL630-3
630
2100(2160)
6000
水冷
QGL1150U-3
1150
2100(2160)
6000
水冷
QGL720-3
720
2400(2740)
6000
水冷
QGL1300U-3
1300
2400(2615)
6000
水冷
普
通
型
低
功
率
QGL25-31
25
300(340)
2000
風冷
QGL40-31
40
560(600)
2000
風冷
QGL65-31
65
870(910)
2000
風冷
高功率
QGL350U-3
350
355(405)
2000
水冷
其他型：QGL380U-31, QGL50W-2，QGL160U-31，QGL110U-310 ， QGL-1600G-31，QGL-1600G-1F，QGL-700G-1F
準分子燈
型號
輸出功率（W）
有效發光長A（mm）
平均壽命（H）
冷卻方式
EX240-1
200
200
4000
水冷
EXH280-1
200
200
2000
水冷
EXH430-1
400
400
2000
水冷
EXH530-1
500
500
2000
水冷
EXH680-1
600
600
2000
水冷
EXH880-1
800
800
2000
水冷
EXH1230-1
1000
1000
2000
水冷
液晶 CF玻璃干涉條紋檢查燈
燈、穩定器規格圖
燈 型
全長（A）mm
管徑（B）mm
穩定器型號（200V用）
NX 35
300
51
NX 3.5SRP2A（B）41
NX 55
415
51
NX 5.5SRP2A（B）41
NX 90
518
65
NX 9SRP2A（B）41
NX 135
765
65
NX 13.5SRP2A（B）41
NX 180
1110
65
NX 18SRP2A（B）41
UV 照度計 UVPF-A1，UVPF-A2
受光器
PD-405、PD-254、PD-365
PD-254A2、PD-365A2, PD-3040A2、PD-405A2
特長：
1、分離插入式，可適合各種波段的對應。（探頭）
2、新增了300-400nm的波段測量的受光器（探頭）
3、受光器自動識別功能，無需Dip功能鍵。
4、可通過USB2.0進行PC電腦的連結。
（在電腦上可進行設定、數據收集，帶 Windows對應軟件）
5、高速應答性、高速搬運時也可進行準確測定。
6、過溫度、零調整錯誤、量程報警等錯誤報警。
本體
顯示
五行LCD
接口
USB2.0
機能
?增益補正?Auto Power Off?電池剩余量顯示?受光器種類顯示?溫度顯示（受光器溫度、顯示器內部溫度）?錯誤顯示?適配器輸出?USB輸出（PC設定）
電源
單4電池* 3
尺寸
約201* 75 * 厚15mm
重量
約320g（含本體、受光器，不含防熱Cover）
附屬品
防熱Cover，干電池，適配器插頭，CD-ROM，保管盒，檢查成績書
受光器
PD-254A2
PD-365A2
PD-405A2
PD-3040A2
測定波長范圍
230-280nm
300-390nm
350-490nm
300-400nm
峰值波長
約255nm
約355nm
約410nm
300-400nm
顯示
5行LCD
受光器尺寸
Φ5mm
Φ3mm
Φ3mm
Φ3mm
測定范圍
放射照度
（峰值照度）
mW/cm2
范圍
范圍
范圍
范圍
0.01-30.00
0.01-60.00
0.01-30.00
0.01-60.00
0.1-300.0
0.1-600.0
0.1-300.0
0.1-600.0
1-3000
1-6000
1-3000
1-6000
積算照射量
mJ/cm2
范圍
范圍
范圍
范圍
0.01-999.99
0.01-999.99
0.01-999.99
0.01-999.99
0.1-9999.9
0.1-9999.9
0.1-9999.9
0.1-9999.9
1-99999
1-99999
1-99999
1-99999
適配器輸出
1Mw的放射照度
mW/cm2
范圍
范圍
范圍
范圍
0.015
0.03
0.015
0.03
0.15
0.3
0.15
0.3
1.5
3
1.5
3
DATA 數據收集
50/60Hz
DATA 數據收集時間：50Hz設定時10ms 60Hz設定時8.33ms
連結口
USB2.0
使用條件
溫度
10-60℃
溫度
85%RH以下（僅限不結露）
校正精度
±2%以內（23℃相對于基準器的值）
直線性
±3%以內
斜入射光特性
30° ±5%以內 60°±25%
尺寸
Φ58*厚16mm
重量
約110g
濾光片： UVCF02-200*250*3，UVCF02 150*250*3
裝置在 UV燈照射器下方的支持板，用于過濾特定波長的光。
紅外線切斷， 340nm以下切斷，
但、 300～340nm會有微小透過
形式
UVCF02-200*250*3
UVCF02-150*250*3
尺寸
200*250*3mm
150*250*3 mm
透過率
IR CUT、＜340nm切斷
其他形式請按照使用機器的照射器進行選型
反射鏡
（ COLD MIRROR）LLDD04495 B8用
C-1 70mm，C-1 80mm B1用
ECS-1511U/ECS-1511S
ECS-4011GX，
小型省空間化，重視機能性，操作性的設計，實現低溫處理，可應用于印刷、涂裝、接著、注形、電子部品。
形式
ECS- 4011GX
輸入電源
1 φ AC200/220V 共用 50/60Hz
輸入電流
約 28A
消耗電力
定格： 4100W 減光 1 ： 3100W 減光 2 ： 2100W
傳輸帶
不銹鋼( 幅： 250mm ）
傳輸 速度
0.8 ～ 8.0m/min(50Hz)/0.97 ～ 9.7m/min(60Hz)
Line傳輸帶長
750mm(調整器可進行 750 ～ 815mm調整)
最大工作尺寸
250mm(W) × 100mm(H)max
推薦重量
2.0kg 以下 ( 正運轉時 )
有效照射范圍
180mm( 均斉度 80 ％ )
照射器反射板
C old mirror 集光型100mm
照射距離
100mm ～ 200mm
照射器安裝方向
運行垂直，平行
適合燈管
H04-L41 或 M04-L41
發光長
250mm
燈管功率
2Kw/3Kw/4Kw 3段切換
小型桌上型紫外硬化用，電源內置型，有傳送機電源內置型ECS-1511U和傳送機與電源分離型ECS-1511S，
形式
ECS- 1511U
系統構成
傳送機電源一體型
輸入電源
1 φ AC200V ±6% 50/60Hz切換
輸入電流
約 10 A
消耗電力
165 0W
傳輸帶
不銹鋼( 幅： 13 0mm ）
傳輸 速度
0.8 ～ 8.0m/min(50Hz)/0.97 ～ 9.7m/min(60Hz)
Line傳輸帶長
255 mm
最大工作尺寸
13 0mm(W) × 6 0mm(H)max
推薦重量
1 .0kg 以下 ( 正運轉時 )
有效照射范圍
85 mm( 均斉度 80 ％ )
照射器反射板
C old mirror 集光型100mm
照射距離
100mm ～ 155 mm（IRC 120-155mm ）
照射器安裝方向
運行垂直，平行
適合燈管
H04-L41 或 M04-L41
發光長
125 mm
燈管功率
1.0 Kw/ 1.5 Kw 2 段切換
※電源外置型為特制品。
紫外固化點光源 UP200G
特長：
紫外線照射照度 2300mW/cm2（照射距離10mm、φ3受光器UV計量。）
使用長壽命的水銀氙燈（ 200W）。平均壽命3,000小時
裝備了紫外線照度穩定的 Program控制機能
紫外線照度，可無階段調光。
燈管光軸調整。
燈管點燈積算功能
高紫外線透過率 UV光纖1m。
形式
UP200G
紫外線照度
2300mW/cm2
燈管
200W水銀燈
燈管壽命
平均壽命3000小時
保證壽命2000小時
冷卻方式
強制風冷
電源
單相AC 100V 50/60Hz
消耗電力
約 250W
重量
8.5Kg
UV改質裝置OC181C10X
小型、輕便，移動、設置簡單。無需真空處理，廢液處理、電氣等
操作簡單，設置完處理時間后，按 Start鍵就可。
燈管放射 185nm和254nm的紫外線。3U字型的燈管
項目
式樣
形式
OC181C10X
燈管
QGL180G-1
尺寸
W450×D443×H519mm
重量
約32.5kg
輸入電源
AC100V 5A 萬能插口
有限處理范圍
200×200mm
Work 尺寸
W200×D200×H150mm
照度
平均40mW／cm2
OC-2506/OC-2503
項目
式樣
形式
OC-2506
OC-2503
燈管
25W X 6燈
25W X 3燈
外型尺寸
W650×D475×H292mm
W650×D 35 5×H292mm
重量
約 50Kg
約 40Kg
輸入電源
AC100V 6A
AC100V 3A
有限處理范圍
300×250mm
300× 10 0mm
備注
臭氧分解裝置為選購配件
臭氧分解裝置為選購配件
照射器
風冷式照射器
特征：
1、 獨立單元，維護方便。
燈體外箱、燈殼和光閘部位采用獨立單元式，維護時也可拆下必要的單元單獨進行。
2、 燈更換方便，僅需拉出燈殼單元即可更換。
3、 小巧緊湊且高性能，不限安裝位置。
基本規格
照射器型號
UE06/81-3/425-25CK-001
UE075/961-3/425-25CK-001
UE121-625-25CK-001
適合燈型
H（M）06-L31，H（M）08-L41
H（M）075-L31，H（M）96-L41
H（M）12-L61
反射板
鋁鏡、冷鏡
冷鏡
光閘（Shutter）
左右對開式（B）
冷卻方式
風冷
主體結構
三分式單元
外型尺寸
寬
125
125
125
長
750
860
750
高
305
305
305
長焦距照射器
特征：
1、 UV照度提高，從而提高固化性能
2、 積算照射能量降低，從而實現低溫固化。
基本規格
照射器型號
UE0961-326-01CNHT
UE361-526-04CNQT
UE361-461-04CH
適合燈型
H(M)096-L31X
M36-L5117XGL
M036-L41X/CP
反射板
冷鏡
光閘（Shutter）
搖擺式
無
冷卻方式
風冷
外型尺寸
寬
370
260
395
長
1355
2705
2405
高
565
590
790
新型水冷、風冷式照射器（帶左右開式 A光閘）
特征：
燈通過風冷式，反射板則是通過水冷式冷卻，這樣可以在減小排氣量的同時實現照射器的小型化。
瞬間點亮式照射器
1、 瞬間點亮：打開開關就能立即點亮，瞬間穩定。無需預先點亮，可節約電，提高工作效率。
2、 超薄型照射器：無需光閘結構，將照射器做到超薄型。
3、 UV功率提高50%：通過新產品—— 瞬間點亮式金鹵燈的強力 UV功率，進一步降低耗電，提高效率。
規格
功率
2.4KW
3KW
3KW
6KW
型號
UEQ0241-221
UEQ031-207C
UEQ031-301P
UEQ061-325-06
反射板
鋁鏡
冷鏡
鋁鏡 平行光式
鋁鏡 聚光式
適用燈型
H（M）Q024-L21
H（M）Q03-L21
H（M）03-L31
H（M）06-L31
內壓型紫外線照射裝置
特征：
1， 沒有水層吸收短波紫外線，因此可以減少設置的燈數。從而達到節能的目的。
2， 無需使用水系統設備，因此設備費用低，并且設備維護方便。降低運行成本。
3， 成品美觀，提高附加值。
4， 完整配備壓力檢測器等保護裝置。
照射器型號
UE151-325-02CQT-EX
使用燈型
120W/cm，15KW，水銀燈，金鹵燈
燈的發光長度
125mm
燈的冷卻方式
風冷卻
防爆結果及防爆符號
內壓防爆結構（通風式）2G2
型號檢測合格編碼
第44134號（金鹵燈），第44135號（水銀燈）
照射器重量
200Kg
燈的數量
4支
5支
6支
電容3φ200V
400A
500A
530A
主機尺寸
照射裝置
1960*380*780*4燈
1960*380*780*5燈
1960*380*780*6燈
電源盤
2200*930*1950
2200*930*1950
2200*930*1950
控制操作盤
根據要求設計
※電容隨著送風機位置不同也會有差異。
鹵素燈
JCR12V50W20H，JCR12V100W10H/G1I， JCR12V100W10H/G1/IR， JCR12V100W10HG10， JCR12V50W20H/G1I， JCR12V30W20H/G1， JCD100V150W2VL/G1， JCD100V150WL/G1，
PRS500W，燈泡
NH940LX/E40Z，1KW高壓鈉燈管
NH360LX，400W高壓鈉燈管
HF1000PD，高壓汞燈
EYE巖崎新型風冷式照射器
UE06/81-3/425-25CK-001（適用燈型H06-L31，M06-L31，H08-L41，M06-L31）
瞬間點亮式照射器
UEQ0241-221（適用燈型：HQ024-L21，MQ024-L21）
UEQ031-207C（適用燈型：HQ03-L21，MQ03-L21）
UE031-301P（適用燈型：H03-L31，M03-L31）
UE061-325-06（適用燈型：H06-L31，M06-L31）
UBX01.51-3L1，
UBX0311-07，
UBX0311-06，
UBX041-3L1，
變頻式電子穩定器 UBX0411-03（CE對芯），
變頻式電子穩定器 UBX041-3LX1，
變頻式電子穩定器 UBX0612-03，
變頻式電子穩定器 UBX0621-03，
變頻式電子穩定器 UBX0612-02，
變頻式電子穩定器 UBX0621-02，
H365SX，投光器
OC-2503、OC-2506桌面式清洗裝置
OC181C10X桌面式清洗裝置
OC1801C10X臺式清洗裝置
UV-LED照射裝置
電源裝置 UEEX204、UEEX1153-3A、UEEX1153-3B、UEEX801-3A、UEEX801-3B、UB031-3A/BM-E1S、
UV固化機的,照射器UE031-325-02C-001、UE0151-227-04C、
UV固化機的電源裝置UBX01.51-3L1
點光源裝置 UP200G
固化機 ECS-4011GX、ECS-1511U、
照射器 UEEX204、UEEX1153、UEEX801、UE031-326-06CKH、UE031-327-001CB-002、
風冷式照射器 UE061-325-06、UE031-301P、UEQ031-207C、UEQ0241-221、
長焦距照射器 UE0961-326-01CNHT、UE361-526-04CNQT、UE361-461-04CH、
風冷式照射器 UE06/81-3/425/25CK/001、UEO75/961/3/425-25CK001、UE121-625-25CK-001
