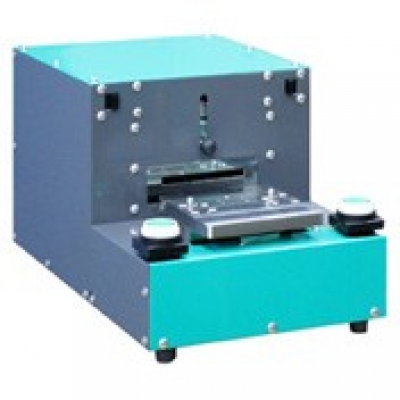

FBC激光線束加工FBC激光線束加工SC-10 FS 日本古川物產FBC

產品陣

激光夾克切割機

至激光盾牌切割機

夾克剝離器（夾緊型）

To Shield Stripper

FBC激光線束加工機的特點

1，由于非接觸式加工，無論工件的形狀如何，都不會劃傷金屬導體

2它也可以對應于軟涂層，諸如泡沫

與3個刀具一樣，由于零件磨損，對加工精度幾乎沒有影響，因此可以長時間保持恒定的加工精度。

即使使用多芯電纜，也可以同時處理多種涂層。

（5）電纜可以安裝在夾具中并立即批量加工。

即使使用6根編織屏蔽線，也可以在沒有備用焊料的情況下對其進行處理而不會刮傷電介質。

7廣泛用于半導體測量設備線束等。

另外

·CO2激光僅切割涂層，不會損壞屏蔽線和芯線
·由于它是專用的電纜加工機器，因此操作員無需工作時間等麻煩。

處理示例

超細線多芯層壓板 - 同軸線三步剝離示例 -

<電纜規格>
AWG44同軸電線×32芯層壓

<加工規格>剝離
兩端，尺寸公差±0.05 mm以下

<加工節拍>
約55秒，6個層壓板（兩端）成品
*基于電纜和加工精度

<設備>
激光夾克切割機，激光盾刀
夾套剝線鉗，盾構剝線鉗，尖端切割夾具

AWG 40編織同軸線 - 同軸線三步剝線示例 -

<電纜規格>
AWG 40同軸電線

<加工規格>剝離
兩端，尺寸公差±0.05 mm以下

<加工節拍>
每件約70秒鐘完成280件（兩端）
※

根據電纜和加工精度<使用裝置>
激光夾套刀具，激光屏蔽刀
夾套剝離器，屏蔽剝離器，尖端切割夾具

AWG 36編織同軸線 - 同軸線三步剝線示例 -

<電纜規格>
AWG 36編織同軸電線

<加工規格>剝離
兩端，尺寸公差±0.05 mm以下

<加工節拍>
每約75秒完成約180（兩端）
※

根據電纜和加工精度<使用裝置>
激光護套切割機，激光盾刀
夾套剝線鉗，盾構剝線鉗，尖端切割夾具

涂層線 - 涂層的激光燒蝕處理實例 -

<電纜規格>
線圈線（外徑1.9 1.9 mm），ETFE涂層200μm

<加工規格>
激光燒壞（燒壞范圍：2 mm），尺寸公差±0.05 mm以下

<加工節拍>
每35秒110次一端）完成
*由于電纜和加工精度

<二手設備>
激光夾套切割機

如果您想確認所用加工工藝和設備的詳細信息，請通過以下方式與我們聯系。

樣品測試

我們接受樣品處理測試。

封面剪裁	激光夾套刀JC-30XS
屏蔽線切割	激光屏蔽刀SC-10FS
涂層帶	夾克剝離器JS-AC01
屏蔽線帶	屏蔽剝離器SS-BV
封面剪裁	外徑為2毫米或更小的覆蓋電線（根據材料的不同，大約8毫米）
屏蔽線切割	AWG 50至26同軸線（預焊至φ3至4 mm） ※如果編織線為AWG 36或更低，則不需要預焊（根據條件而定）

※以上是指南。這取決于材料，電線配置和其他條件。

Laser Shield Cutter-LASER SHIELD CUTTER-

YVO4激光加工的特點

1屏蔽線不會切入電介質

在使用刀片的機械剝離器的情況下，屏蔽線咬入電介質中，因為在從外部向屏蔽線施加壓力的同時將其切斷。這可能會影響電線特性等。由于激光是非接觸式的，因此對電介質沒有影響。

電纜加工機

1個無切割而不留下介電劃痕

在使用激光標記器或其他常用雙向照射激光加工機的單向照射裝置的情況下，存在激光未被充分照射的部分和激光被強烈照射的部分。機器使用自己的設備機制從四個傾斜方向照射激光。均勻地切割護罩的整個圓周。

<激光屏蔽刀>

<激光標記和其他通用激光加工機>

2實現了微處理和高精度處理

通過優化光學設計，為了進行適合于屏蔽切割的光束形狀的激光照射，進行高精度的微加工和對周邊的較小熱損傷。

無需預先焊接3根超細編織線

編織屏蔽線具有導線為雙倍厚的部分和如下所示的間隙的部分。當照射激光時，內層的屏蔽部分在雙重部分保持不間斷，并且激光在形成間隙的部分處滲透到內部電介質，從而引起瑕疵。因此，在進行一次“預焊接”之后，需要花費時間和精力來切割屏蔽。

<編織線的激光照射圖像>

<預編織到編織線時的加工>

四向激光照射使得能夠以最小的激光照射在整個圓周上進行均勻處理，使得可以在不預先焊接的情況下處理而不會對電介質造成顯著損壞。

客戶支持

支持設備安裝后的快速操作

·我們在出貨時與客戶的工作進行加工測試。提交處理測試數據。
·在設定調整時，由顧客的工作進行加工條件確認和加工位置設定。

電線規格變更，支持新產品的加工條件

·即使在購買設備后，我們也會用我們的演示機和報告處理配方等進行電線規格的修改測試和新產品的加工。
·我們將與客戶交流有關開發工具和處理方法的信息，并支持開發。

激光盾構刀具主要規格

模型		SC-10FL	SC-10 FS
安裝激光		10W YVO4激光等級4
有效的加工范圍		X軸15 mm（手動） Y軸300 mm	X軸15 mm（手動） Y軸85 mm
加工位置精度		≦0.05毫米
維	寬度	423毫米	413毫米
	深度	1214毫米	958毫米
	高度	697毫米	697毫米
設備重量		約120公斤	約110公斤
電源規格		單相50/60 Hz 100至230 V.
氣源規格		0.4MPa以上φ6單觸配合
最大功耗		800W

產品展示
