FBC激光線束加工產品陣激光夾克切割機至激光盾牌切割機夾克剝離器（夾緊型）To Shield StripperFBC激光線束加工機的特點1，由于非接觸式加工，無論工件的形狀如何，都不會劃傷金屬導體2它也可以對應于軟涂層，諸如泡沫與3個刀具一樣，由于零件磨損，對加工精度幾乎沒有影響，因此可以長時間保持恒定的加工精度。即使使用多芯電纜，也可以同時處理多種涂層。（5）電纜可以安裝在夾具中并立即批量加工。
·CO2激光僅切割涂層，不會損壞屏蔽線和芯線
·由于它是專用的電纜加工機器，因此操作員無需工作時間等麻煩。
我們接受樣品處理測試。
| 封面剪裁 | 激光夾套刀JC-30XS | |
|---|---|---|
| 屏蔽線切割 | 激光屏蔽刀SC-10FS | |
| 涂層帶 | 夾克剝離器JS-AC01 | |
| 屏蔽線帶 | 屏蔽剝離器SS-BV | |
| 封面剪裁 | 外徑為2毫米或更小的覆蓋電線（根據材料的不同，大約8毫米） | |
| 屏蔽線切割 | AWG 50至26同軸線（預焊至φ3至4 mm） ※如果編織線為AWG 36或更低，則不需要預焊（根據條件而定） | |
※以上是指南。這取決于材料，電線配置和其他條件。
在使用刀片的機械剝離器的情況下，屏蔽線咬入電介質中，因?yàn)樵趶耐獠肯蚱帘尉€(xiàn)施加壓力的同時將其切斷。這可能會影響電線特性等。由于激光是非接觸式的，因此對電介質沒有影響。
在使用激光標記器或其他常用雙向照射激光加工機的單向照射裝置的情況下，存在激光未被充分照射的部分和激光被強烈照射的部分。機器使用自己的設備機制從四個傾斜方向照射激光。均勻地切割護罩的整個圓周。
<激光屏蔽刀>
<激光標記和其他通用激光加工機>
通過優化光學設計，為了進行適合于屏蔽切割的光束形狀的激光照射，進行高精度的微加工和對周邊的較小熱損傷。
編織屏蔽線具有導線為雙倍厚的部分和如下所示的間隙的部分。當照射激光時，內層的屏蔽部分在雙重部分保持不間斷，并且激光在形成間隙的部分處滲透到內部電介質，從而引起瑕疵。因此，在進行一次“預焊接”之后，需要花費時間和精力來切割屏蔽。
<編織線的激光照射圖像>
<預編織到編織線時的加工>
四向激光照射使得能夠以最小的激光照射在整個圓周上進行均勻處理，使得可以在不預先焊接的情況下處理而不會對電介質造成顯著損壞。
支持設備安裝后的快速操作
·我們?cè)诔鲐洉r(shí)與客戶的工作進行加工測試。提交處理測試數據。
·在設定調整時，由顧客的工作進行加工條件確認和加工位置設定。
電線規格變更，支持新產品的加工條件
·即使在購買設備后，我們也會用我們的演示機和報告處理配方等進行電線規格的修改測試和新產品的加工。
·我們將與客戶交流有關開發工具和處理方法的信息，并支持開發。

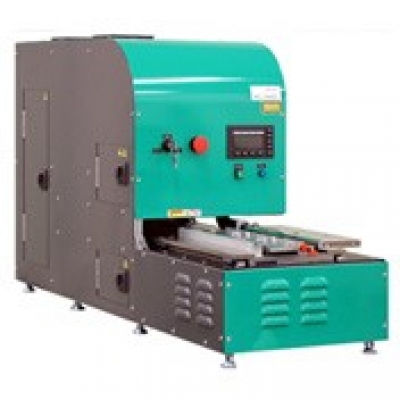

| 模型 | SC-10FL | SC-10 FS | |
|---|---|---|---|
| 安裝激光 | 10W YVO4激光等級4 | ||
| 有效的加工范圍 | X軸15 mm（手動） Y軸300 mm | X軸15 mm（手動） Y軸85 mm | |
| 加工位置精度 | ≦0.05毫米 | ||
| 維 | 寬度 | 423毫米 | 413毫米 |
| 深度 | 1214毫米 | 958毫米 | |
| 高度 | 697毫米 | 697毫米 | |
| 設備重量 | 約120公斤 | 約110公斤 | |
| 電源規格 | 單相50/60 Hz 100至230 V. | ||
| 氣源規格 | 0.4MPa以上φ6單觸配合 | ||
| 最大功耗 | 800W | ||
