產品展示

三豐Mitutoyo視像測量系統OQI B505B外觀迷你操作簡便重慶成都西安武漢廣州上海北京蘇州

Quick Image 361系列-非接觸2D視像測量系統 日本三豐品牌 MITUTOYO QI-B505B 視像測量系統 Quick Image是2D測理裝置中所采用的一種新理念?？梢蕴峁┓浅＊毺氐墓δ芤蕴岣邷y量效率。 特點： 1、具備長景深和寬視場的特性。 2、遠心光學系統。 3、百萬像素彩色CCD照相機。 4、大扇面LED環形燈。 性能參數： 型號 QI-A505B QI-

  • 用戶界面：
  • 操作系統：
  • 鍵盤類型：
  • 型號： 三豐Mitutoyo視像測量系統OQI B505B外觀迷你操作簡便重慶成都西安武漢廣州上海北京蘇州

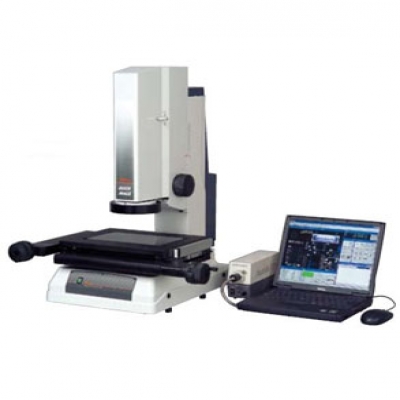

Quick Image

361系列-非接觸2D視像測量系統

日本三豐品牌 MITUTOYO QI-B505B 視像測量系統

Quick Image是2D測理裝置中所采用的一種新理念。可以提供非常獨特的功能以提高測量效率。

特點：

1、具備長景深和寬視場的特性。

2、遠心光學系統。

3、百萬像素彩色CCD照相機。

4、大扇面LED環形燈。

性能參數：

型號

QI-A505B

QI-A505B

QI-A1010B

QI-A1010B

QI-A2010B

QI-A2010B

測量范圍

X,Y軸

50×50mm

100×100mm

200×100mm

Z軸

25mm

100mm

100mm

測量模式

高分辨率模式和普通模式

精度

屏幕顯示

QI-A型: ±5µm(高分辨率模式), ±8µm(普通模式)[QI-B型: ±2.7µm(高分辨率模式), ±4µm(普通模式)

U1XY

±(5+0.08L)µm L為測量長度

重復精度屏幕內(±2δ)

QI-A型: ±1µm(高分辨率模式), ±2µm(普通模式)[QI-B型: ±0.7µm(高分辨率模式), ±1µm(普通模式)

CCD照相機

百萬像素彩色CCD照相機

光學系統

放大倍率*

0.2X

0.5X

0.2X

0.5X

0.2X

0.5X

工作距離

90mm

焦點深度

高分辨率模式: ±0.6µm,普通模式: ±11µm(±1.8µm) ( ):QI-B型

照明

輪廓

√

√

√

√

√

√

表面

√

√

√

√

√

√

4區LED

√

√

√

√

√

√

工作臺玻璃尺寸

86×82mm

170×170mm

242×140mm

臺面最大承重

5kg

5kg

10kg

重量

20kg

70kg

74kg



型號

QI-A2017B

QI-A2017B

QI-A3017B

QI-A3017B

QI-A4020B

QI-A4020B

測量范圍

X,Y軸

200×170mm

300×170mm

300×170mm

Z軸

100mm

100mm

100mm

測量模式

高分辨率模式和普通模式

精度

屏幕顯示

QI-A型: ±5µm(高分辨率模式), ±8µm(普通模式)[QI-B型: ±2.7µm(高分辨率模式), ±4µm(普通模式)

U1XY

±(5+0.08L)µm L為測量長度

重復精度屏幕內(±2δ)

QI-A型: ±1µm(高分辨率模式), ±2µm(普通模式)[QI-B型: ±0.7µm(高分辨率模式), ±1µm(普通模式)

CCD照相機

百萬像素彩色CCD照相機

光學系統

放大倍率*

0.2X

0.5X

0.2X

0.5X

0.2X

0.5X

工作距離

90mm

焦點深度

高分辨率模式: ±0.6µm,普通模式: ±11µm(±1.8µm) ( ):QI-B型

照明

輪廓

√

√

√

√

√

√

表面

√

√

√

√

√

√

4區LED

√

√

√

√

√

√

工作臺玻璃尺寸

260×230mm

360×230mm

440×232mm

臺面最大承重

20kg

20kg

15kg

重量

140kg

148kg

145kg

*雙重遠心系統
