產品展示

三豐Mitutoyo三坐標測量機OFALCIO Apex163012外觀迷你操作簡便重慶成都西安武漢廣州上海北京蘇州

FALCIO-Apex 系列 355系列-高精度CNC三坐標測量機 日本三豐品牌 MITUTOYO FALCIO-Apex163012 三坐標測量機 FALCIIO-Apex系列中的高端產品,帶升級版動態精度的高性能移動橋式CNC三坐標測量機。 特點: 1、高測量精度、高運動速度。 2、全數字運動控制。 3、三軸導軌均使用經改進的高強度氣浮軸承。 技術參數: 長度標準:高精度線性編碼器 導向

  • 用戶界面:
  • 操作系統:
  • 鍵盤類型:
  • 型號: 三豐Mitutoyo三坐標測量機OFALCIO Apex163012外觀迷你操作簡便重慶成都西安武漢廣州上海北京蘇州
FALCIO-Apex 系列

355系列-高精度CNC三坐標測量機

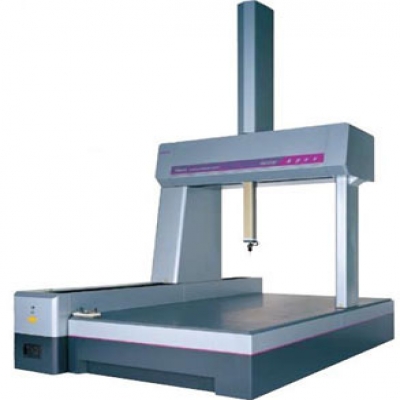

日本三豐品牌 MITUTOYO FALCIO-Apex163012 三坐標測量機

FALCIIO-Apex系列中的高端產品,帶升級版動態精度的高性能移動橋式CNC三坐標測量機。

特點:

1、高測量精度、高運動速度。

2、全數字運動控制。

3、三軸導軌均使用經改進的高強度氣浮軸承。

技術參數:

長度標準:高精度線性編碼器

導向系統:氣浮軸承

最大驅動速度:430mm/sec(500mm/sec:1600系列)

最大加速度:0.17G(0.13G:1600系列)

氣壓:0.4MPa

空氣消耗量:50L/min(150L/min:1600系列)

可確保精度的溫度環境*


溫度范圍

18℃-22℃

溫度變化

每小時

1.0k

每24小時

2.0k

溫度梯度

垂直

1.0k/m

水平

1.0k/m


*當使用溫度補償系統時

性能參數:


型號

FALCIO-Apex 776

FALCIO-Apex 7106

FALCIO-Apex 9106

FALCIO-Apex 9116

測量范圍

X軸

705mmm

705mm

905mm

905mm

Y軸

705mm

1005mm

1005mm

1605mm

Z軸

605mm

605mm

605mm

605mm

分辨率

0.1µm

0.1µm

0.1µm

0.1µm

精度*

MPEE

(1.2+3L/1000) µm

(1.3+3L/1000) µm

MPEp

1.6µm

MPETHP

2.2µm

工作臺

材料

花崗巖

花崗巖

花崗巖

花崗巖

尺寸

840×1320mm

840×1620mm

1040×1720mm

1040×2320mm

堅固用螺釘孔

M8×1.25mm

M8×1.25mm

M8×1.25mm

M8×1.25mm

工件

最大高度

740mm

740mm

740mm

740mm

最大負載

500kg

1635kg

800kg

1200kg

重量(主機)

1405kg

1635kg

1940kg

2960kg





型號

FALCIO-Apex 162012

FALCIO-Apex 163012

FALCIO-Apex 164012

測量范圍

X軸

1605mm

1605mm

1605mm

Y軸

2005mm

3005mm

4005mm

Z軸

1205mm[1505mm]

分辨率

0.1µm

0.1µm

0.1µm

精度*

MPEE

(2.8+4L/1000) µm[(3.3+4.5L/1000) µm:Z軸=1505mm]

MPEp

2.8µm[3.3µm:Z軸=1505mm]

MPETHP

2.8µm(90S)[3.5µm(90S):Z軸=1505mm]

工作臺

材料

花崗巖

花崗巖

花崗巖

尺寸

1850×3280mm

1850×4280mm

1850×5280mm

堅固用螺釘機

M8×1.25mm

M8×1.25mm

M8×1.25mm

工件

最大高度

1350mm[1650mm]

最大負載

3500kg

4000kg

4500kg

重量(主機)

9500kg[9600kg]

14000kg[14050kg]

25000kg[25050kg]


*本測量機帶有溫度補償系統

統一標準:ISO 10360-2使用的探測系統:SP25M帶有Φ4×50mm測針

L為測量長度
